Fire Assessment FM200 Fire Suppression System untuk Aset Kritis Anda

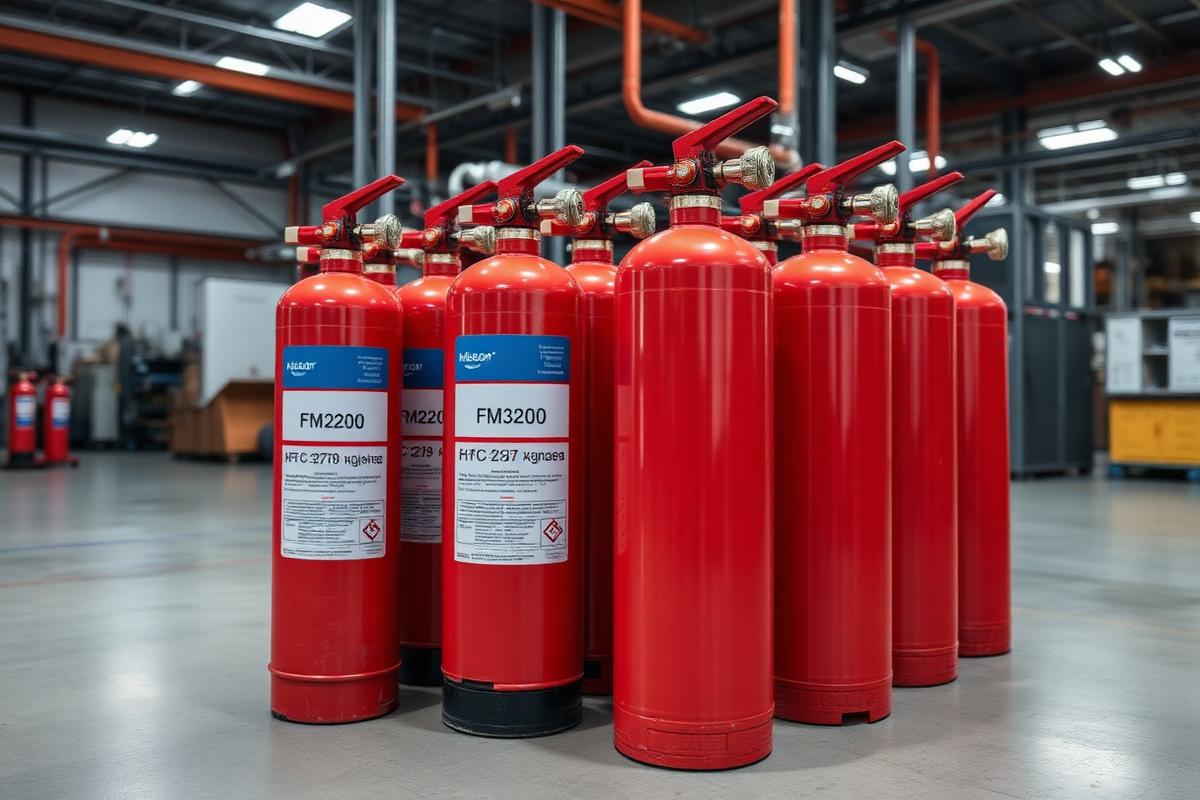

FM200 adalah nama dagang dari senyawa kimia heptafluoropropane dengan rumus molekul CF₃-CHF-CF₃, dikenal secara internasional dengan kode ASHRAE HFC-227ea. Ia diklasifikasikan sebagai clean agent atau gas pemadam bersih — istilah teknis yang merujuk pada agen pemadam yang tidak menghantarkan listrik, tidak korosif, tidak meninggalkan residu apa pun setelah pelepasan, dan menguap sepenuhnya kembali ke atmosfer setelah bercampur dengan udara ruangan. Ini adalah properti yang tidak dimiliki oleh air, foam, dry chemical powder (DCP), maupun karbon dioksida — empat media pemadam konvensional yang justru akan menghancurkan elektronik dan berbahaya bagi manusia apabila digunakan di ruangan tertutup.

Sejarah FM200 dimulai pada awal 1990-an, ketika komunitas internasional melalui Protokol Montreal memutuskan untuk secara bertahap menghapus penggunaan Halon 1301 — gas pemadam yang selama puluhan tahun menjadi standar emas perlindungan aset kritis, namun terbukti merusak lapisan ozon dengan ODP (Ozone Depletion Potential) sangat tinggi. Industri memerlukan pengganti Halon yang sama efektifnya, sama cepatnya, dan sama-sama tidak merusak peralatan, namun ramah terhadap lingkungan. Setelah pengujian intensif oleh lembaga seperti Factory Mutual (FM), Underwriters Laboratories (UL), dan National Fire Protection Association (NFPA), HFC-227ea muncul sebagai pengganti yang paling matang secara teknis. Ia memiliki ODP nol, memadamkan api dengan mekanisme kombinasi penyerapan panas fisik dan gangguan reaksi kimia rantai pembakaran, serta memerlukan konsentrasi desain yang jauh lebih rendah dibanding gas inert seperti nitrogen atau argonite.

Konsentrasi desain standar FM200 untuk pemadaman api kelas A (padatan biasa), kelas B (cairan mudah terbakar), dan kelas C (peralatan listrik berenergi) berkisar antara 6,25% hingga 9% volume ruangan, tergantung jenis bahan bakar yang dilindungi. Angka ini penting: NFPA 2001 menetapkan bahwa No Observed Adverse Effect Level (NOAEL) untuk HFC-227ea berada pada 9%, artinya konsentrasi sampai 9% masih aman bagi manusia yang berada di dalam ruangan tanpa efek fisiologis yang teramati. Ini menjadikan FM200 satu-satunya gas pemadam kimia yang memiliki margin keamanan positif antara konsentrasi pemadaman dan konsentrasi bahaya bagi manusia — sebuah keunggulan yang tidak dimiliki karbon dioksida (CO₂) yang mematikan pada konsentrasi pemadamannya.

Mekanisme kerja FM200 di dalam ruangan yang dilindungi terjadi dalam tahapan cepat berikut: detektor asap dan/atau detektor panas mendeteksi indikasi awal kebakaran, panel kontrol menerima sinyal dari dua zona detektor independen (prinsip cross-zone detection untuk menghindari false discharge), sistem memberikan pra-alarm dan waktu tunda (biasanya 30 detik) untuk evakuasi personel dan pematian sistem HVAC, kemudian solenoid pada tabung FM200 diaktuasi secara elektrik, gas HFC-227ea yang tersimpan sebagai cairan bertekanan 25 bar atau 42 bar mengalir melalui jaringan pipa hidrolik menuju nozzle-nozzle yang telah dikalkulasi posisinya, dan menyembur dalam bentuk kabut halus yang menyebar merata ke seluruh volume ruangan dalam tidak lebih dari 10 detik. Api padam. Ruangan tetap kering. Server tetap menyala. Data tetap utuh.

Berbeda dengan sprinkler air yang secara harfiah "membanjiri" server dan menyebabkan kerugian sering kali lebih besar daripada api itu sendiri, dan berbeda pula dengan sistem pre-action yang tetap menggunakan air sebagai media akhir, FM200 bekerja dengan prinsip total flooding — memenuhi seluruh volume ruangan dengan gas pemadam sampai konsentrasi desain tercapai. Tidak ada pipa yang bocor menetes ke rak server. Tidak ada bubuk yang melapisi motherboard. Tidak ada foam yang menembus ventilasi. Setelah kebakaran padam dan gas diventilasi keluar ruangan, tim IT Anda dapat langsung masuk memeriksa kondisi peralatan, sering kali dalam hitungan jam kerja normal.

Sebagian besar kegagalan sistem pemadam gas di dunia bukan disebabkan oleh gasnya sendiri — FM200 adalah senyawa yang sangat matang dan telah diuji ribuan kali. Kegagalan hampir selalu terjadi pada tahap sebelum instalasi: asesmen risiko yang tergesa-gesa, volume ruangan yang salah dihitung, kebocoran integritas ruangan yang tidak terdeteksi, jumlah tabung yang kurang, atau desain hidrolik yang tidak divalidasi dengan perhitungan aliran dua fase. Karena itulah proses Fire Assessment yang kami lakukan tidak boleh dianggap sebagai formalitas — ia adalah jantung dari seluruh proyek.

Berikut delapan tahap Fire Assessment lengkap yang dilakukan tim engineer kami untuk setiap proyek FM200, terlepas dari besar-kecilnya ruangan yang dilindungi:

Yang membedakan Fire Assessment kami dari sekadar "survey singkat" adalah rigor pengujian integritas ruangan. Terlalu banyak proyek FM200 di lapangan yang gagal karena tidak pernah dilakukan door fan test, sehingga ketika kebakaran terjadi dan gas dilepaskan, ia bocor keluar melalui celah pintu, void ceiling, atau kabel tray yang tidak di-fire stop — dalam hitungan menit konsentrasi turun di bawah ambang pemadaman, dan api yang tadinya padam bisa menyala kembali (re-ignition). Kami menolak menyerahkan sistem FM200 yang tidak lulus door fan test. Anda membayar untuk perlindungan, bukan untuk instalasi yang terlihat rapi tetapi tidak berfungsi ketika dibutuhkan.

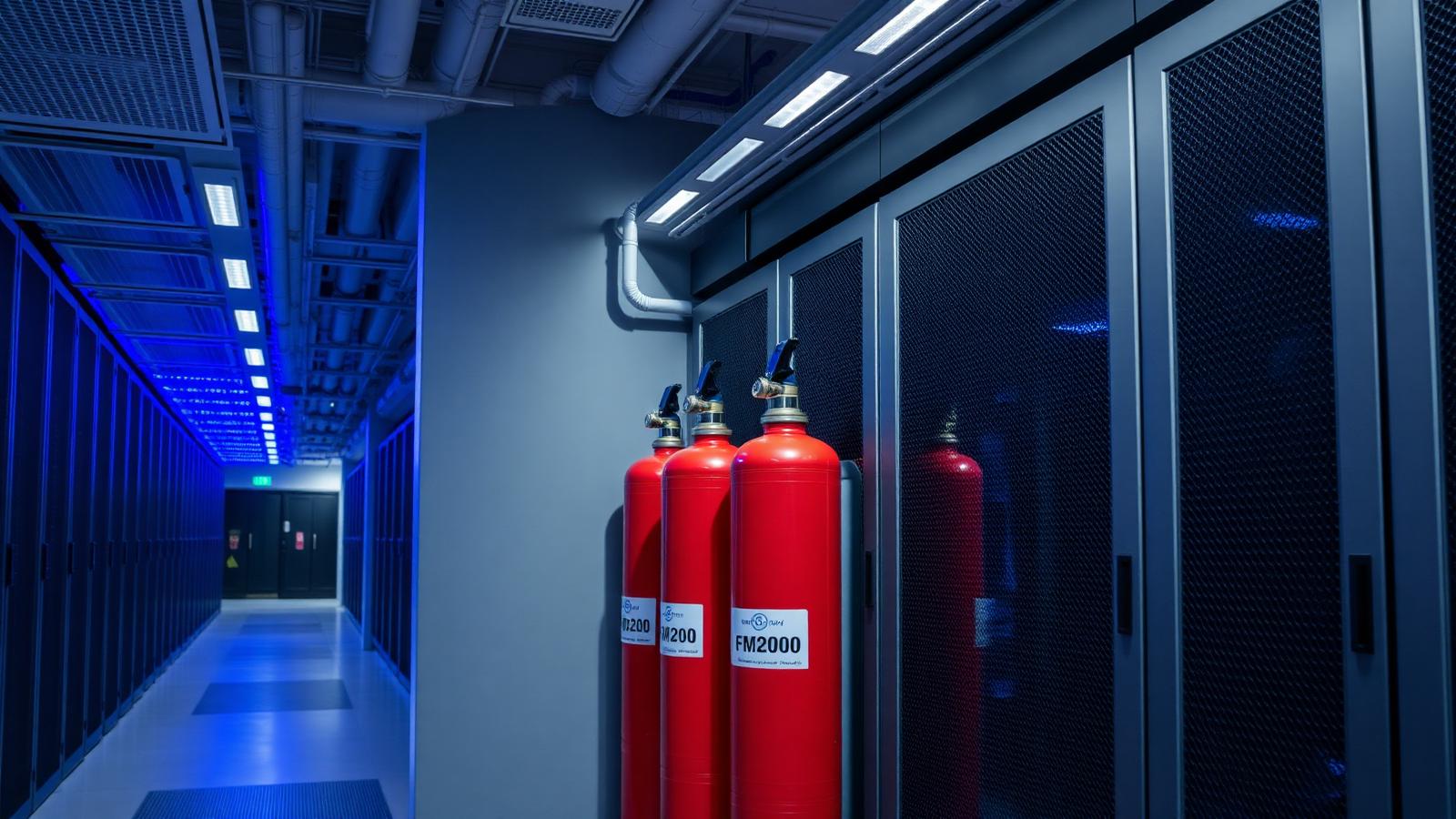

FM200 dirancang secara spesifik untuk ruangan yang berisi peralatan bernilai tinggi, sensitif terhadap air dan residu, serta tidak boleh mengalami downtime panjang. Dalam praktik kami di lapangan, aplikasi FM200 di Indonesia paling banyak ditemukan pada fasilitas-fasilitas berikut:

Setiap tipe fasilitas memiliki karakteristik risiko yang berbeda, dan karena itu setiap desain FM200 tidak boleh disalin-tempel. Data center dengan kepadatan server tinggi membutuhkan pertimbangan pemulihan aliran udara pasca-discharge; ruang genset harus memperhitungkan volume yang membesar akibat panas mesin; museum harus mempertimbangkangentle discharge agar tidak menerbangkan artefak ringan; ruang farmasi harus mempertahankan konsentrasi selama jangka waktu yang lebih panjang. Fire Assessment yang benar akan menangkap semua nuansa ini.

Sistem FM200 yang benar tidak dibangun berdasarkan preferensi vendor, melainkan mengikuti serangkaian standar teknis dan regulasi yang telah teruji puluhan tahun oleh komunitas keselamatan kebakaran internasional. Berikut standar utama yang menjadi acuan kami dalam setiap proyek:

• NFPA 2001 — Standard on Clean Agent Fire Extinguishing Systems. Standar induk dari National Fire Protection Association, Amerika Serikat, yang mengatur desain, instalasi, commissioning, inspeksi, dan pemeliharaan seluruh sistem clean agent termasuk HFC-227ea. Edisi terbaru mencakup ketentuan konsentrasi, hold time, dan keselamatan personel.
• ISO 14520 — Gaseous fire-extinguishing systems. Padanan internasional NFPA 2001 dari International Organization for Standardization, mengatur persyaratan fisik dan kimia tabung, gas, serta prosedur uji.
• UL 2166 & FM 6001. Sertifikasi produk dari Underwriters Laboratories dan FM Approvals untuk komponen HFC-227ea. Kami hanya menggunakan tabung, valve, dan nozzle yang tercantum di daftar UL/FM.
• EN 54. Standar Eropa untuk komponen sistem deteksi kebakaran — detektor asap, panas, panel kontrol, dan modul I/O.
• Peraturan Menteri PU No. 26/PRT/M/2008 tentang Persyaratan Teknis Sistem Proteksi Kebakaran pada Bangunan Gedung dan Lingkungan, serta Peraturan Menteri Tenaga Kerja No. Per-04/MEN/1980 tentang syarat pemasangan pemadam api ringan.
• SNI 03-3985-2000 tentang tata cara perencanaan, pemasangan dan pengujian sistem deteksi dan alarm kebakaran untuk pencegahan bahaya kebakaran pada bangunan gedung.
• Peraturan Menteri Lingkungan Hidup terkait pengelolaan bahan perusak ozon (BPO). FM200 bukan BPO, tetapi Halon 1301 yang mungkin masih ada di fasilitas lama termasuk dalam pengaturan ini dan wajib diretrofit.

Setiap laporan Fire Assessment yang kami terbitkan mengacu ke pasal-pasal spesifik pada standar-standar di atas. Ini memudahkan Anda ketika berhadapan dengan auditor asuransi, konsultan MEP proyek gedung baru, atau tim audit korporat internal. Dokumen kami bukan brosur — ia adalah technical submittal yang siap ditanda-sahkan oleh Authority Having Jurisdiction.

Untuk membantu Anda merencanakan anggaran dan jadwal, berikut lini waktu tipikal proyek FM200 pada ruangan berukuran 30–100 m² (misalnya server room enterprise atau ruang panel MV gedung tinggi). Ruangan yang lebih besar atau proyek multi-ruang mengikuti fase yang sama tetapi dengan durasi yang menyesuaikan.

Jadwal di atas adalah panduan; kami sering menyelesaikan proyek lebih cepat ketika ruangan sudah bersih dan akses lantai baik. Sebaliknya, proyek retrofit di gedung eksisting dengan jendela kerja hanya di malam hari bisa memakan waktu lebih panjang. Yang kami janjikan adalah transparansi progres mingguan — laporan foto, checklist QA/QC, dan koordinasi rutin dengan tim fasilitas Anda.

Ini adalah pertanyaan pertama yang selalu ditanyakan tim K3 kepada kami — dan jawabannya adalah ya, FM200 dirancang untuk aman bagi manusia pada konsentrasi desain normal. Data toksikologi HFC-227ea dari NFPA 2001 Lampiran A menyatakan:

• NOAEL (No Observed Adverse Effect Level) = 9,0% — konsentrasi di bawah 9% tidak menimbulkan efek fisiologis yang teramati pada tubuh manusia.
• LOAEL (Lowest Observed Adverse Effect Level) = 10,5% — konsentrasi terendah di mana efek fisiologis mulai teramati (peningkatan detak jantung ringan).
• Konsentrasi desain untuk pemadaman api kelas A/B/C berkisar 6,25–8,7% — di bawah NOAEL sehingga aman.
• FM200 tidak menggantikan oksigen ruangan seperti CO₂ atau IG-541. Kadar O₂ tetap di atas 19% saat sistem discharge — masih dalam batas aman OSHA.

Meski demikian, prosedur keselamatan tetap wajib. Sistem selalu didesain dengan timer pra-discharge 30 detik, sirene, strobe, dan abort switch. Selama 30 detik itu, personel di ruangan diharapkan mengevakuasi diri. Setelah discharge, ruangan harus diventilasi selama minimal 15 menit sebelum personel masuk kembali — bukan karena FM200 beracun, tetapi karena produk dekomposisi termal (HF, hydrofluoric acid) yang terbentuk saat gas kontak dengan api pada temperatur tinggi bisa iritatif jika terhirup dalam konsentrasi cukup. Ini adalah alasan kenapa hold time 10 menit penting: agar gas cukup lama memadamkan api sebelum ada risiko gas terdilusi dan api hidup kembali.

Untuk memberi Anda gambaran konkret bagaimana Fire Assessment yang teliti membuat perbedaan, berikut tiga skenario lapangan yang kami tangani (nama klien disamarkan).

Bagian ini ditujukan untuk pembaca teknis — konsultan MEP, engineer facility, kepala IT infrastruktur, atau tim project management yang ingin memvalidasi desain FM200 sampai tingkat parameter numerik. Jika Anda pengambil keputusan bisnis, bagian ini bisa dilompati — tetapi kami mendorong Anda tetap membaca ringkasannya, karena inilah yang membedakan desain yang "kelihatan benar" dari desain yang benar-benar benar.

1. Kalkulasi Aliran Dua Fase (Two-Phase Flow)

Saat FM200 mengalir dari tabung menuju nozzle, ia berubah dari fase cair (di tabung) ke campuran cair-gas (di pipa) hingga sepenuhnya gas (di nozzle). Perubahan fase ini menyebabkan penurunan tekanan yang tidak linier terhadap panjang pipa — persamaan aliran air biasa tidak berlaku. Software kalkulasi seperti Hyflow atau Chemetron FlowCalc menyelesaikan sistem persamaan Darcy-Weisbach yang dimodifikasi dengan koreksi termodinamika HFC-227ea. Output kalkulasi mencakup profil tekanan di setiap node, waktu discharge total (harus < 10 detik), dan verifikasi bahwa setiap nozzle mendapat jatah massa gas sesuai jangkauan pemadamannya.

2. Nozzle Coverage & Symmetry

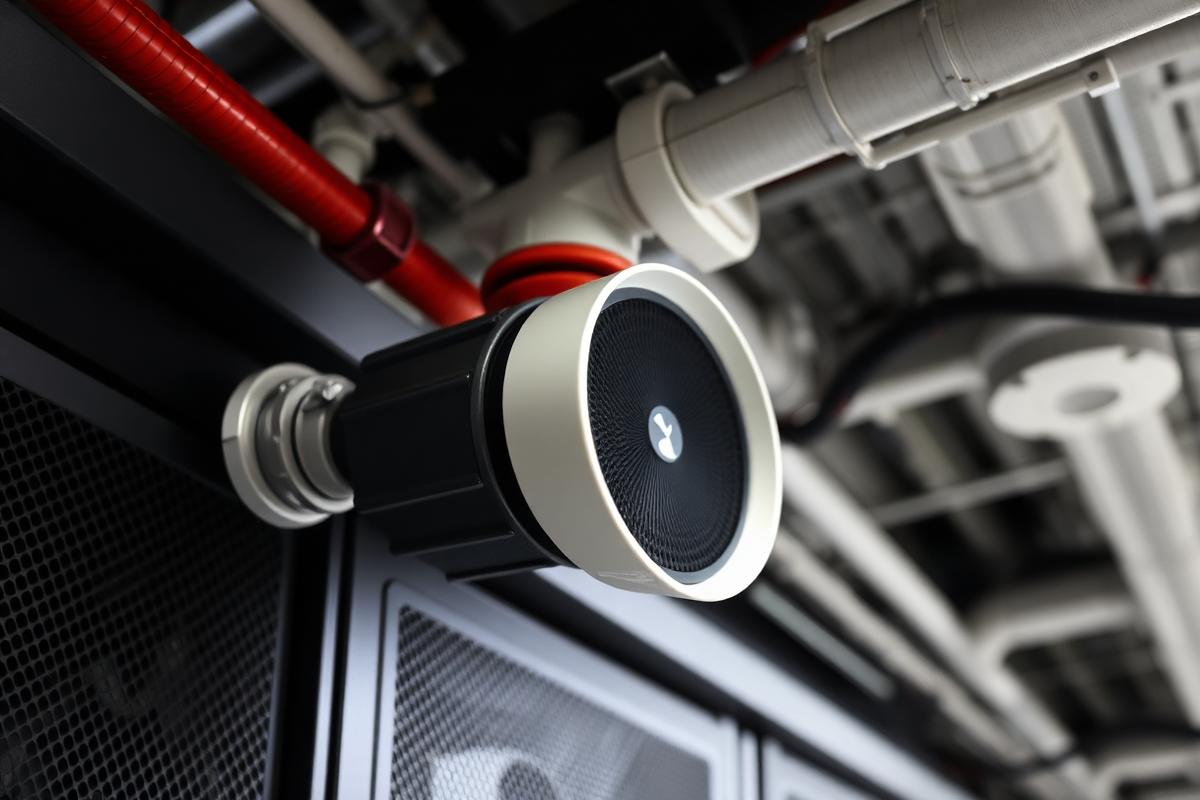

Setiap nozzle FM200 memiliki area coverage maksimum yang tertentu — biasanya 9,3 m × 9,3 m untuk nozzle 360° yang dipasang di plafon 5 meter. Ruangan besar membutuhkan array nozzle yang diatur simetris agar konsentrasi merata. Simetri ini krusial: satu nozzle yang terlalu jauh dari sudut ruangan bisa menciptakan zona "dead" di mana konsentrasi kurang dari desain, sehingga api bisa bertahan di titik itu. Kami memverifikasi simetri dengan analisis CFD ringan pada ruangan besar (lebih dari 300 m³).

3. Enclosure Integrity & Peak Room Pressure

Saat gas dilepas cepat, ruangan mengalami lonjakan tekanan sesaat yang bisa merusak dinding gypsum atau kaca partisi jika tidak ada pressure relief vent. NFPA 2001 §5.3.5 mensyaratkan analisis peak room pressure dan pemasangan vent otomatis (barometric damper) dengan luas yang dihitung. Kami selalu memasukkan hitungan ini di laporan asesmen — banyak vendor lupa, dan kemudian klien menemukan retakan dinding setelah discharge pertama.

4. Hold Time & Retention

Setelah konsentrasi desain tercapai, gas harus tertahan minimal 10 menit agar bara benar- benar padam dan tidak menyala ulang. Hold time bergantung pada rasio kebocoran ruangan terhadap volume. Ruangan bocor 15 m³/jam pada volume 100 m³ hanya akan hold 4 menit. Ruangan yang sama dengan kebocoran 5 m³/jam bisa hold 12 menit. Ini alasan kami tidak bosan menekankan door fan test.

5. Cross-Zone Detection Logic

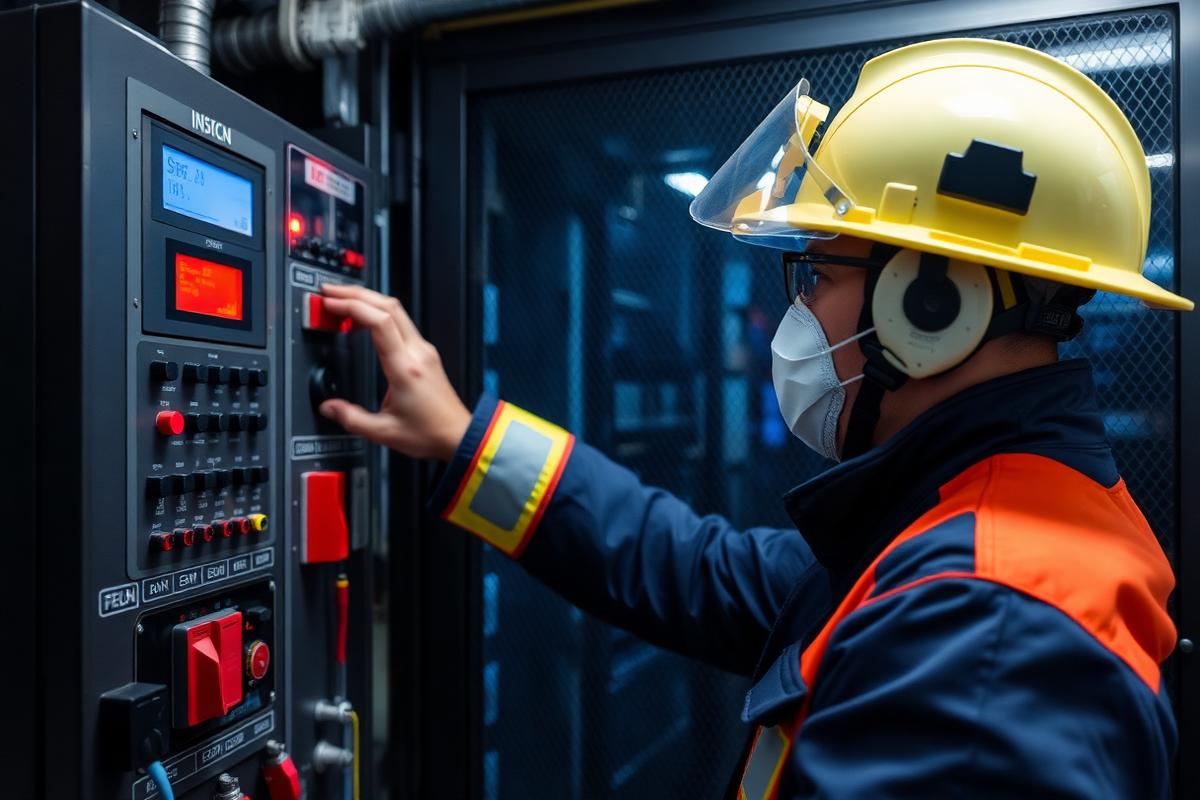

Untuk mencegah false discharge yang bisa merugikan (biaya refill puluhan juta, shutdown data center tanpa alasan), panel FM200 modern menggunakan logika cross-zone: gas hanya dilepas jika minimal dua detektor dari zona berbeda menyala dalam interval waktu tertentu. Kami mendesain minimum dua zona detektor asap independen ditambah satu zona detektor panas sebagai konfirmasi, dan mensyaratkan kombinasi minimum "smoke + smoke" atau "smoke + heat" untuk mengaktifkan discharge.

6. HVAC Shutdown & Damper Interlock

Sistem tata udara aktif di dalam ruangan akan meniup gas keluar sebelum ia sempat mencapai konsentrasi desain. Panel FM200 wajib mengirim sinyal shutdown ke unit CRAC/CRAH dan menutup damper suplai/return dalam 5 detik setelah pra-alarm. Integrasi ini kami verifikasi selama commissioning dengan mengukur waktu penutupan damper aktual, bukan sekadar percaya pada spek OEM.

7. Battery Back-up Panel & UPS Isolation

Panel deteksi FM200 dilengkapi baterai back-up minimal 24 jam standby + 30 menit alarm. Namun jika panel di-feed dari UPS ruangan yang sedang terbakar, ada risiko UPS mati sebelum panel sempat aktuasi. Kami mendesain feeder panel dari life safety supplygedung — bukan dari UPS ruangan yang dilindungi.

8. Post-Discharge Ventilation

Setelah kebakaran padam dan waktu retensi 10 menit terpenuhi, ruangan harus diventilasi untuk mengeluarkan sisa HFC-227ea dan produk dekomposisi. Kami mendesain sistem exhaust khusus post-discharge dengan kapasitas minimal 4 ACH (air change per hour) selama 15 menit, dikontrol oleh saklar terpisah dan interlocked agar tidak aktif otomatis sebelum retensi selesai.

Salah satu kesalahan berulang dalam evaluasi sistem proteksi kebakaran adalah fokus berlebihan pada CAPEX awal dan mengabaikan OPEX serta biaya tidak langsung. Untuk membantu tim finance Anda melihat gambaran utuh, berikut komponen Total Cost of Ownership sistem FM200 dalam rentang 10 tahun operasi normal.

• CAPEX awal (Tahun 0): pembelian tabung, gas, panel, detektor, pipa, nozzle, instalasi, dan commissioning. Ini adalah pos terbesar namun hanya sekali seumur sistem.
• Maintenance tahunan (Tahun 1–10): biasanya berkisar 3–6% dari CAPEX per tahun, mencakup inspeksi kuartalan-tahunan, kalibrasi detektor, timbang tabung, dan penggantian baterai panel. Kontrak maintenance kami transparan dan bertingkat sesuai kebutuhan klien.

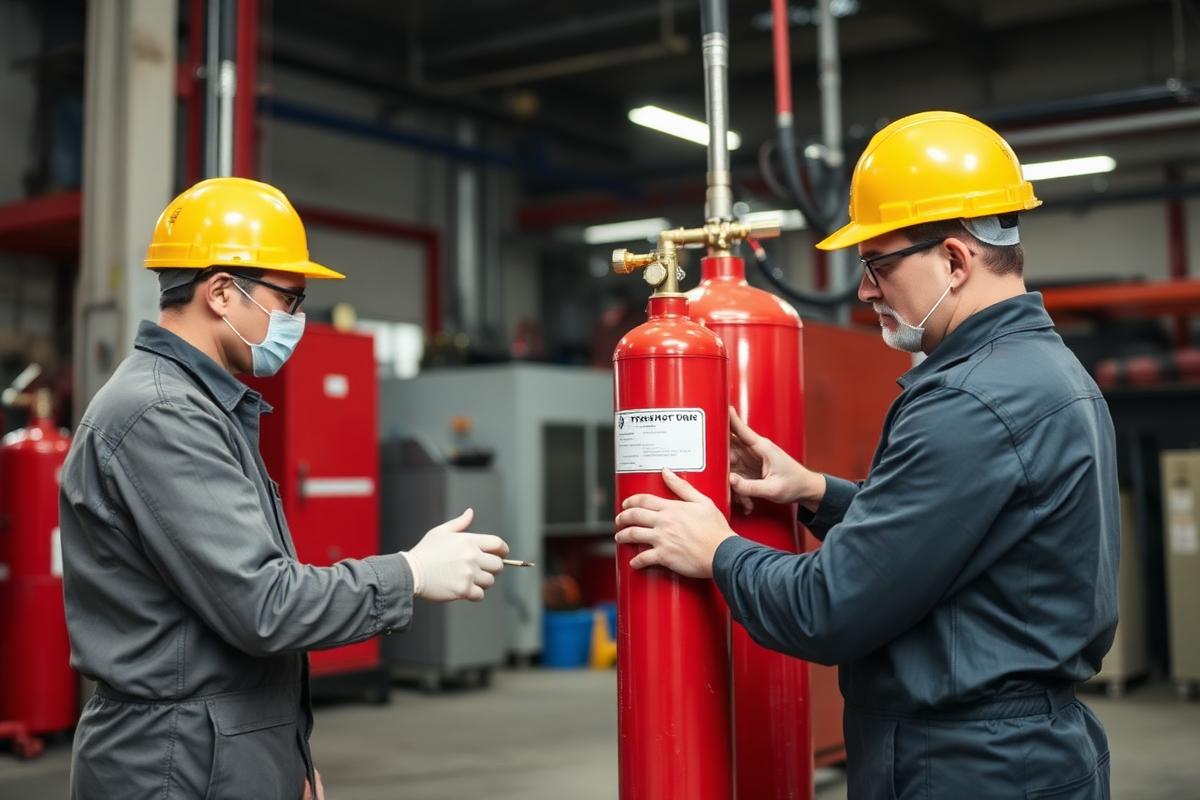

• Hydrotest (Tahun 5 dan/atau 10): uji tekan hidrostatik semua tabung, penggantian valve seal, dan pengecatan ulang jika perlu. Biaya sekitar 8–12% dari harga tabung baru.
• Refill setelah discharge (jika terjadi): pengisian ulang HFC-227ea dan penggantian actuator seal. Statistik lapangan menunjukkan sistem yang dirancang dengan cross-zone detection yang baik memiliki tingkat false discharge sangat rendah — di bawah 0,5% per tahun.
• Upgrade panel (Tahun 10–15): penggantian panel deteksi karena kelelahan komponen elektronik. Panel modern semakin murah dan berfitur lebih lengkap, sehingga upgrade sering menghasilkan penghematan operasional.
• Penghematan tidak langsung: premi asuransi properti yang lebih rendah (biasanya 10–25% dibandingkan tanpa clean agent), risiko downtime yang lebih rendah, dan nilai aset yang terlindungi lebih tinggi. Untuk data center bernilai miliaran, penghematan premi tahunan saja sering menutup biaya maintenance FM200.

Dalam banyak analisis internal klien kami, TCO 10 tahun FM200 berada di kisaran 1,3–1,7× harga CAPEX awal — angka yang sangat wajar untuk sistem yang menjaga aset senilai puluhan hingga ratusan kali lipatnya. Bandingkan dengan biaya satu insiden kebakaran serius yang tidak tercover proteksi memadai: penggantian aset, downtime, denda regulator, kehilangan reputasi, dan potensi tuntutan hukum dari pelanggan atau pemegang saham. Perspektif ini yang membuat CFO tercerahkan sering menjadi pendukung terkuat pengadaan FM200 setelah mereka melihat angka utuhnya.

Membaca sepuluh ribu kata di halaman ini adalah investasi waktu yang menunjukkan Anda serius memikirkan keselamatan fasilitas Anda. Sekarang saatnya mengubah pemahaman menjadi tindakan. Langkah pertama tidak besar dan tidak mengikat — cukup satu percakapan WhatsApp singkat dengan tim engineer kami. Dalam percakapan itu, kami akan menanyakan beberapa hal dasar: jenis fasilitas Anda, ukuran ruangan, aset yang dilindungi, jadwal operasional, dan apakah sudah ada sistem eksisting. Berdasarkan jawaban Anda, kami dapat memberikan rekomendasi awal, estimasi kasar anggaran, dan menjadwalkan kunjungan lapangan gratis untuk melakukan Fire Assessment penuh.

Tidak ada tekanan, tidak ada pressure jualan, tidak ada biaya tersembunyi. Kami percaya pada nilai jangka panjang hubungan dengan klien — sebagian besar klien kami saat ini adalah hasil rekomendasi dari klien lama yang puas, bukan iklan berbayar. Kami menantikan percakapan dengan Anda dan berharap panduan ini bermanfaat, apapun keputusan akhir Anda.

Sekali lagi, nomor WhatsApp kami: 0877-8089-3852. Kami siap merespon 24/7, dan jika Anda menyebutkan "Saya baca panduan Fire Assessment FM200 di landing page", tim kami akan langsung menghubungkan Anda ke engineer senior yang dapat langsung membahas kebutuhan spesifik fasilitas Anda.
